Smart Home ET

Download Presentazione Smart Home ET

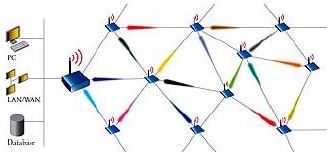

Per poter monitorare, gestire, programmare in real-time qualsiasi uscita/ingresso della propria abitazione, è possibile creare un architettura di rete WiFi 802.11B/G/N, a 2.4 GHz. La topologia di rete in un sistema di rete, risulta essere caratterizzato da 3 moduli principali:

  • Host Centrale installato su una scheda raspberry industriale, costituito da un lato client ed uno server;
  • Board DOMO 8/8 o Board DOMO 4/0
  • Attraverso tale infrastruttura è possibile:
    - inviare comandi ON/OFF, per far commutare i Relè in real-time o in determinate fasce orarie preprogrammate;
    - il dimming di ciascun lampada;
    - verificare lo stato dell’intero sistema;
    - creare e settare i propri scenari.

    Host centrale
    L’host centrale, è caratterizzato da un lato server ed uno client, il primo abile ad effettuare l’elaborazione, il secondo utile per il setting dei parametri. Il lato server coincide con il Core dell’intero sistema, esso consente:
  • l’associazione di qualsiasi ingresso (pulsante, allarme, Dimming, etc.) a qualsiasi uscita temporizzato e non (tapparella, luci, etc.).
  • l’invio di alert, e-mail verso gli indirizzi di posta inseriti nell’area notifiche;
  • Interconnessione con le board presenti nel sistema

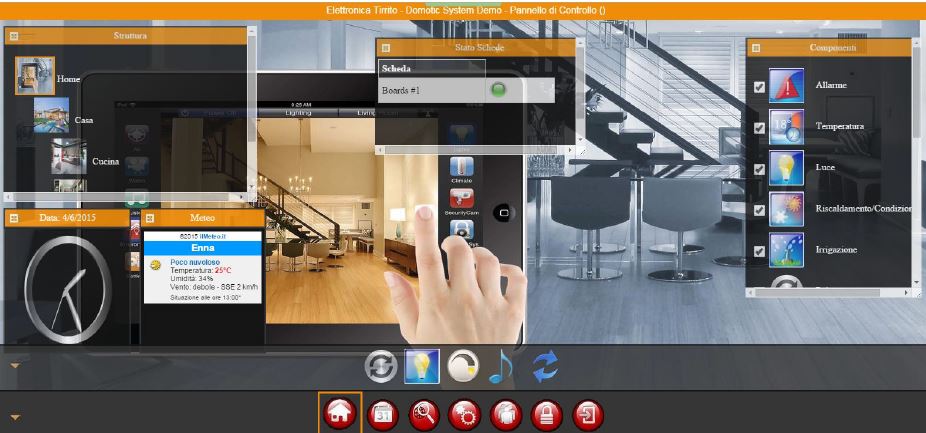

  • Il Client permette:
  • il monitoraggio e il setting di qualsivoglia uscita/scenario:
  • l’aggiunta o rimozione di una board e degli elementi ad essa associabili.
  • il setting del flusso luminoso per le lampade dimmerabili in real-time o per fasce orarie mediante tabelle;
  • lo spegnimento o l’accensione di un’uscita;
  • il setting di uno scenario pre-configurato
  • La visualizzazione di telecamere se presenti;
  • La riproduzione musicale su Spotify.
  • Il lato Client è unicamente una applicazione web, ciò vuol dire che avendo le credenziali opportune è possibile accedervi da qualsiasi parte del mondo, in qualsiasi momento e con qualsiasi dispositivo (smartphone, tablet, pc).

















    Board DOMO
    Le Board installabili in questo sistema sono:
  • DOMO 4/0;
  • DOMO 8/8 T.

  • Board DOMO 4/0 Lo Domo 4/0 di piccole dimensioni e versatile, alimentabile a 12VDC, permette l’acquisizione fino a 4 ingressi digitali e il pilotaggio di una luce dimmerata 0/10VDC in base ai comandi ricevuti in WiFi, è possibile installarla in un pozzetto 503. Presenta due banchi di DipSwitch per il setting dell ID e dei parametri di configurazione Si presenta in scatola in PMMA nera da 8,5X5,5X2 cm o similare.

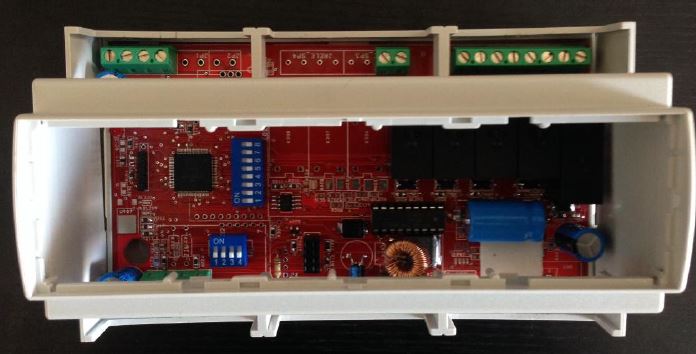

    Board DOMO 8/8
    Lo Domo 8/8, alimentabile a 12VDC, permette l’acquisizione fino a 8 ingressi digitali, il pilotaggio di una luce dimmerata in base ai comandi ricevuti in WiFi e l’attuazione di 8 uscite a Relè da 16A. Presenta due banchi di DipSwitch per il setting dell ID e dei parametri di configurazione. In essa è possible installare un sensore di temperature e un TA. Si presenta in scatola DIN a 8 moduli
